En bref
Une clôture électrique se teste avec un testeur de clôture : crochet sur le fil, sonde plantée en terre. Elle fonctionne si elle affiche plus de 2 500 V en tout point, si le bout de la clôture ne perd pas plus de 1 500 V par rapport à la sortie du poste, et si la terre mesurée reste sous 300 V.
Pour tester une clôture électrique, cette page présente l’outil, l’ordre des mesures, les valeurs à atteindre, puis la recherche d’une perte de tension et le contrôle de la prise de terre.
L’outil : un testeur de clôture, pas un multimètre ni la main

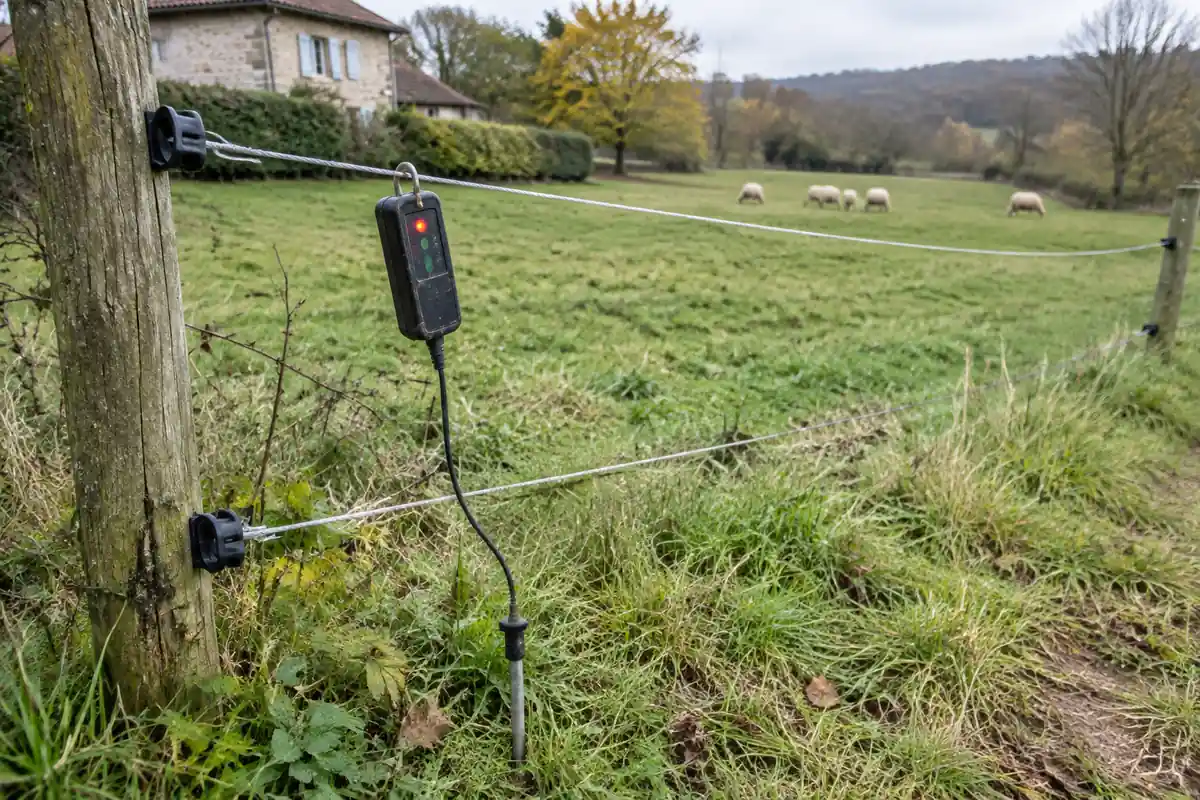

Un électrificateur envoie de brèves impulsions de plusieurs milliers de volts. Le testeur de clôture est fait pour les lire : un crochet se pose sur le fil, une sonde se plante dans le sol, et l’appareil affiche la tension en volts ou en kilovolts, sur un écran ou par une rangée de voyants.
Un multimètre de bricolage n’est pas conçu pour ces impulsions à haute tension : il donne une mesure fausse et risque d’être endommagé. Toucher le fil, à la main ou avec un brin d’herbe, n’est pas un test : on ressent le choc sans savoir s’il suffit à retenir un animal.
Mesurer dans l’ordre : sortie du poste, puis bout de la clôture
Une seule mesure ne dit rien. C’est l’écart entre deux points qui révèle une perte.

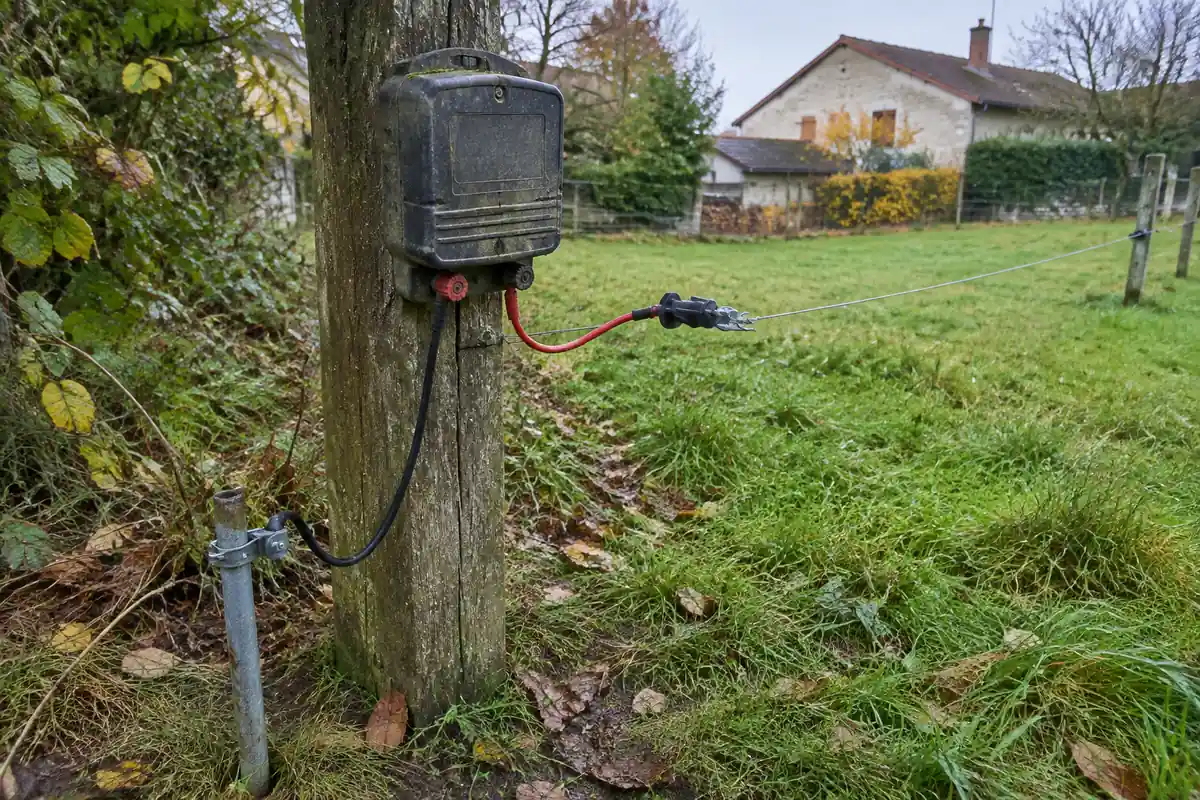

- Vérifiez d’abord le poste : sur la plupart des électrificateurs, un voyant clignote à chaque impulsion, une cinquantaine de fois par minute sur ceux de Lacmé par exemple.
- Plantez la sonde du testeur dans un sol humide, à l’écart du piquet de terre du poste.
- Posez le crochet sur le fil, juste après le poste, et notez la tension de sortie.
- Recommencez au point le plus éloigné de la clôture, à au moins une trentaine de mètres du poste, et notez la tension.
- Comparez les deux valeurs avec les seuils du tableau suivant.
Les tensions à atteindre
Réussir Pâtre, la revue des éleveurs ovins, donne trois repères pour lire un testeur.
| Où mesurer | Valeur à atteindre | Ce qu’elle signifie |
|---|---|---|
| Tout point du fil | Plus de 2 500 V | L’animal ressent un choc qui le retient |
| Bout de la clôture, comparé à la sortie du poste | Moins de 1 500 V de perte | Pas de fuite importante le long du fil |
| Prise de terre | Moins de 300 V | La terre renvoie bien le courant au poste |
Prenons un exemple construit : 7 000 V en sortie de poste. Au bout de la clôture, le testeur doit afficher au moins 5 500 V ; à 4 000 V, la clôture fonctionne encore, mais elle perd 3 000 V quelque part et il faut chercher où.
Trouver où la clôture perd sa tension
Une perte vient presque toujours d’un contact entre le fil et le sol ou un objet relié au sol. Remontez la clôture en mesurant tous les vingt ou trente mètres : la tension chute juste après le défaut.
- L’herbe, les ronces ou une branche qui touchent le fil, surtout sur le fil du bas.
- Un isolateur cassé ou fendu qui laisse le fil toucher un piquet métallique.
- Un fil tombé au sol, ou une jonction mal serrée entre deux tronçons.
- Un câble de liaison abîmé entre le poste et la clôture, ou sous une porte.
Notre avis : nous mettons le dégagement de la végétation sous le fil en tête de l’entretien, avant chaque saison de pousse. C’est la seule cause de perte qui revient tous les ans, quoi qu’on ait réparé l’année d’avant.
Vérifier la prise de terre
Une terre insuffisante fait chuter la tension sur toute la clôture, même sans fuite. Pour la contrôler, Lacmé décrit dans la notice de ses électrificateurs une méthode simple : créer volontairement une perte loin du poste, puis mesurer.
On plante pour cela un piquet de terre de référence à une centaine de mètres de la terre du poste, relié au fil par un sectionneur. En fermant le sectionneur, on crée la perte ; le testeur posé sur le piquet de terre du poste doit alors rester sous 300 V. Au-delà, la terre est à reprendre.
Une terre se renforce en ajoutant des piquets en acier galvanisé, de préférence de 2 m, espacés d’au moins 4 m et reliés entre eux. En sol sec ou sablonneux, il en faut davantage qu’en sol humide.
Mesurez à chaque saison
Notez la tension de sortie du poste et celle du bout de clôture au printemps, quand l’herbe repart, puis en été et en automne. Un écart qui se creuse d’une mesure à l’autre signale une perte avant qu’un animal ne la découvre.
Sources
- Réussir Pâtre, « Utiliser et comprendre son testeur de clôture », novembre 2024
- Lacmé, notice des électrificateurs UBI 10 000 et UBI 15 000
